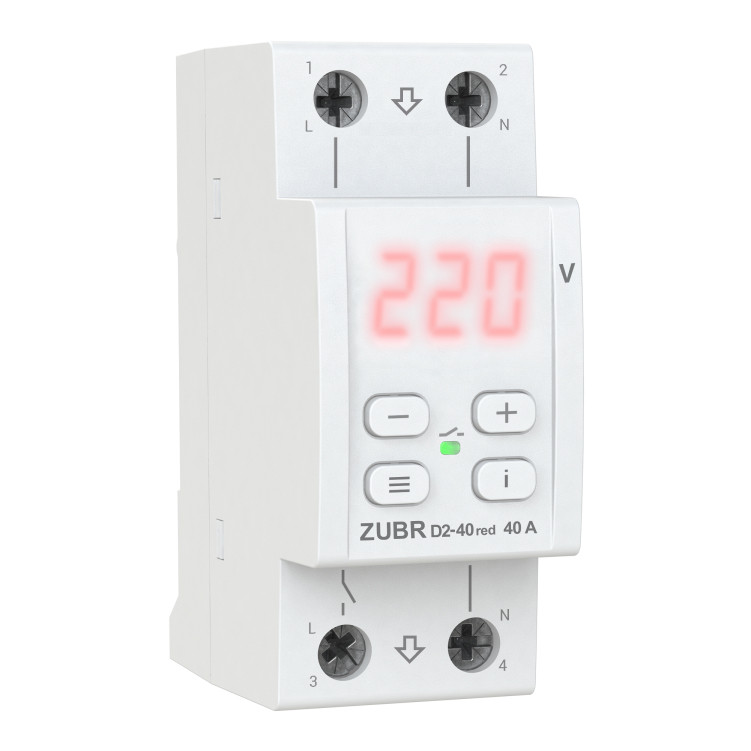

Однофазне реле напруги в компактному корпусі з термозахистом
Реле напруги ZUBR D2 призначені для захисту устаткування від надмірних коливань напруги. При настанні аварійної ситуації пристрій відключає навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково оснащене термозахистом.
Висока точність вимірювання TrueRMS
ZUBR D2 з високою точністю вимірює напругу і вимикає навантаження до того, як стрибок напруги негативно вплине на підключені електроприлади. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.
Професійна модель вимикання навантаження
Ви можете активувати професійну модель затримки часу виключення. Вона дозволяє не відключати обладнання при безпечних за величиною і тривалості відхиленнях напруги.
Підвищена безпека завдяки термозащите
Реле напруги ZUBR D2 оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 °С.
Затримка включення навантаження
У пристрої передбачено 2 типу включення затримки навантаження:
— коли відлік часу до подачі навантаження відраховується з моменту стабілізації напруги;
— коли відлік починається з моменту відключення реле.
Час затримки можна встановити від 3 до 600 с, в залежності від типу підключеного обладнання. Для чутливого до частих відключень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендується встановлювати на 120-180 сек.
Журнал аварійних спрацьовувань
Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування термозахисту).
Зручність в управлінні
У ZUBR D2 дуже зручне стандартизоване підключення вхід-вихід, відсутня необхідність використання нульової клеми при підключенні. Параметри роботи пристрою здійснюється за допомогою всього лише трьох кнопок. Четвірна кнопка "i" призначена для перегляду журналу аварійних спрацьовувань і розшифровки абревіатур пунктів меню. Цифровий екран постійно відображає значення напруги, а також виводить системну інформацію. Доступна можливість налаштування яскравості екрана індикатора в режимі очікування.
Проста установка
Реле напруги ZUBR D2 дуже компактний, займає 2 стандартних модуля в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).
Основні | |
---|---|
Виробник | ZUBR |
Країна виробник | Україна |
Дисплей | Так |
Індикація | Цифрова |
Маса | 170 г |
Матеріал корпусу | Пластик |
Перетин проводів, що підключаються | 16 кв.мм |
Ступінь захисту IP | 20 |
Тип монтажу | На DIN рейку |
Габаритні розміри | |
Висота | 85 мм |
Довжина | 66 мм |
Ширина | 36 мм |
Технічні характеристики | |
Максимальний струм | 40 А |
Користувацькі характеристики | |
Час відключення при пониженні | Не більше 1,2 з |
Час відключення при перевищенні | Не більше 0,04 с |
Габаритні розміри | 36 х 85 х 66 |
Гарантія | 60 місяці |
Кількість ком-цій без нагр., не менш | 10 000 циклів |
Напруга верхній межа | 220-280 В |
Напруга нижня межа | 120-210 В |
Напруга живлення | Не менш 100 В, не більше 420 В |
Номінальна потужність навантаження | 8 800 ВА |
Номінальний струм навантаження | 40 А (макс. 50 А протягом 10 хв.) |
Підключення | Не більш 16 мм2 |
Ступінь захисту за ГОСТ 14254 | IP 20 |
