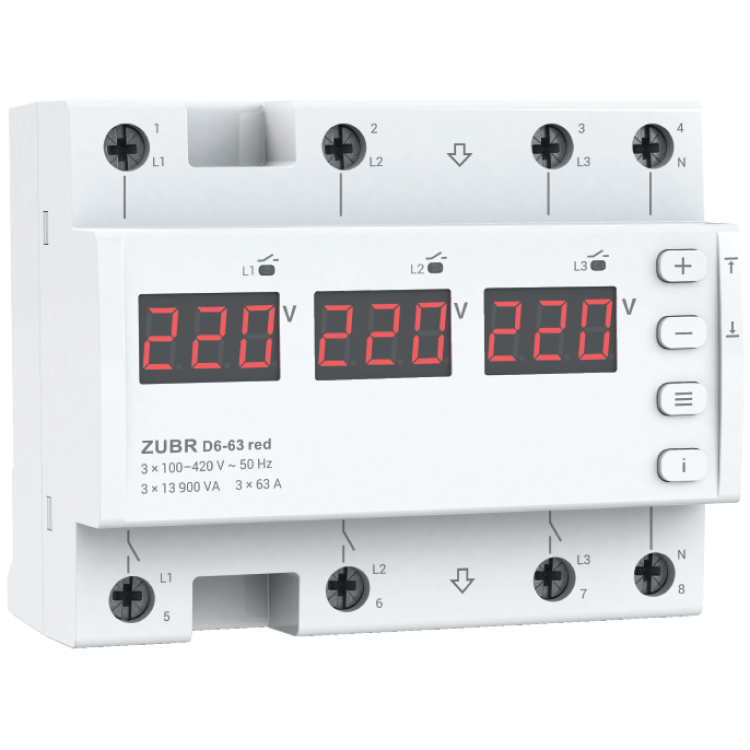

Реле напруги ZUBR D6 red призначений для захисту побутового та промислового електрообладнання (в т.ч. трифазних електродвигунів) та може працювати в режимах: однофазного або трифазного навантаження.
У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі і в разі аварії на одній з фаз, буде відключена тільки аварійна фаза. У такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле!
У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і в разі аварії на одній з фаз, будуть вимкнені всі фази. У такому режимі ZUBR D6 red можна використовувати замість трифазного реле з контактором!
Під час роботи реле вимірює і відображає діюче значення напруги на кожній з фаз. Всі налаштування та значення аварійних відключень зберігаються в енергонезалежній пам'яті.
Фінансово ZUBR D6 red вигідніше, ніж три однофазних реле напруги. До того ж воно компактне і займає 6 стандартних модулів в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).
ZUBR D6 red використовує метод вимірювання напруги в мережі - True RMS. Він значно знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.
ВАЖЛИВО! Якщо ви звіряєте показання реле з вашим вимірювальним приладом, перевірте, щоб принцип вимірювання вашого приладу теж був True RMS. Інакше показання реле і вашого вимірювального приладу можуть відрізнятися. Якщо ви все ж більше довіряєте своєму вимірювальному приладу, то показання реле можна відкоригувати поправкою в показаннях напруги на екрані реле ± 20 В.
Ви можете задіяти професійну модель затримки часу вимкнення. Вона дозволяє не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.
В ZUBR D6 red реалізовані нові функції, використання яких додатково попередить вихід з ладу техніки, що захищається, за рахунок зменшення повторних спрацьовувань реле:
Журнал здатний зберігати в незалежній пам'яті 99 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування термозахисту). Щоб оцінити стан і якість вашої електромережі, ви можете скинути журнал вручну. Так можна проаналізувати характер і частоту аварій за певний проміжок часу. Журнал також скидається при зміні режиму роботи реле (однофазного та трифазного навантаження).
Основні | |
---|---|
Виробник | ZUBR |
Країна виробник | Україна |
Дисплей | Так |
Індикація | Цифрова |
Контроль послідовності фаз | Так |
Контроль пропадання фази | Так |
Маса | 450 г |
Матеріал корпусу | Пластик |
Перетин проводів, що підключаються | 16 кв.мм |
Ступінь захисту IP | 20 |
Тип монтажу | На DIN рейку |
Колір світлодіода | Червоний |
Габаритні розміри | |
Висота | 85 мм |
Довжина | 106 мм |
Ширина | 66 мм |
Технічні характеристики | |
Кількість фаз | 3 |
Максимальний струм | 63 А |
Користувацькі характеристики | |
Час відключення при пониженні | Не більше 1,2 з |
Час відключення при перевищенні | Не більше 0,05 с |
Габаритні розміри | 36 х 85 х 66 |
Гарантія | 60 місяці |
Кількість ком-цій без нагр., не менш | 100 000 циклів |
Напруга верхній межа | 220-280в |
Напруга нижня межа | 120-210в |
Напруга живлення | Не менш 100 В, не більше 400 В |
Номінальна потужність навантаження | 13900 ВА |
Номінальний струм навантаження | 63 А (max струм 80 А протягом 10 хвилин) |
Підключення | Не більш 16 мм2 |
Ступінь захисту за ГОСТ 14254 | IP 20 |
