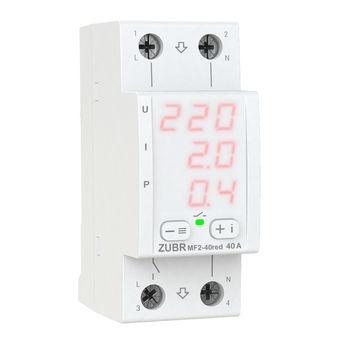

Багатофункціональне реле ZUBR MF2 призначене для захисту однофазної електромережі від неприпустимих відхилень напруги, а також перевищення споживання струму та активної потужності. З його допомогою ви можете обмежувати рівень електроспоживання всього будинку. Реле діє за принципом відсікача: при перевищенні встановлених значень — відключає навантаження.
Реле відновить подачу навантаження через встановлений час після закінчення аварійної ситуації та стабілізації напруги в мережі. Ви можете налаштувати час затримки подачі навантаження від 3 до 600 с. Для чутливого до частих включення/виключення живлення обладнання (холодильники, кондиціонери та ін) ми рекомендуємо встановлювати значення затримки на 120-180 с.
Ви можете налаштувати затримку вимикання навантаження при безпечному перевищенні споживання струму та активної потужності. Діапазон часу затримки становить від 0 до 240 с.
Подача напруги відбудеться після закінчення часу затримки (спрацює зелений індикатор).
Реле забезпечує високий рівень точності вимірювання рівня напруги, струму та активної потужності завдяки використанню алгоритму True RMS. Але ви можете налаштувати відображення цих параметрів відповідно до вашого контрольного пристрою.
Корпус пристрою виготовлений з негорючого полікарбонату. Також реле оснащено термодатчиком, який захищає від перегріву.
Управление многофункциональным реле осуществляется всего лишь тремя кнопками. Для установки верхнего и нижнего предела допустимого напряжения используется соответственно верхняя и нижняя кнопки. Средняя кнопка открывает меню, где вы можете настраивать максимальный ток и потребляемую мощность. В меню устанавливается время задержки включения напряжения, а также время отключения подачи нагрузки при превышении допустимых значений тока и мощности.
Реле сохраняет критические значения напряжения, тока и активной мощности в энергонезависимой памяти.
Багатофункціональний реле встановлюється в розподільний щиток на стандартну DIN-рейку. Ширина пристрою становить всього 53 мм.
Основні | |
---|---|
Виробник | ZUBR |
Країна виробник | Україна |
Матеріал корпусу | Пластик |
Ступінь захисту IP | 20 |
Тип монтажу | На DIN рейку |
Габаритні розміри | |
Висота | 85 мм |
Довжина | 70 мм |
Ширина | 53 мм |
Користувацькі характеристики | |
Час відключення при пониженні | Не більше 1,2 з |
Час відключення при перевищенні | Не більше 0,05 с |
Габаритні розміри | 70х85х53 мм |
Гарантія | 60 місяці |
Дисплей | Так |
Індикація | Цифровий |
Кількість ком-цій без нагр., не менш | 100 000 циклів |
Максимальний струм | 40 А |
Маса | 210 кг |
Напруга верхній межа | 220-280 В |
Напруга нижня межа | 120-210 В |
Напруга живлення | Не менш 100 В, не більше 400 В |
Номінальна потужність навантаження | 5500 ВА |
Номінальний струм навантаження | 25 А (max струм 30 А протягом 10 хвилин) |
Підключення | Не більш 16 мм2 |
Переріз проводів, що підключаються | 16 |
Ступінь захисту за ГОСТ 14254 | IP 20 |
