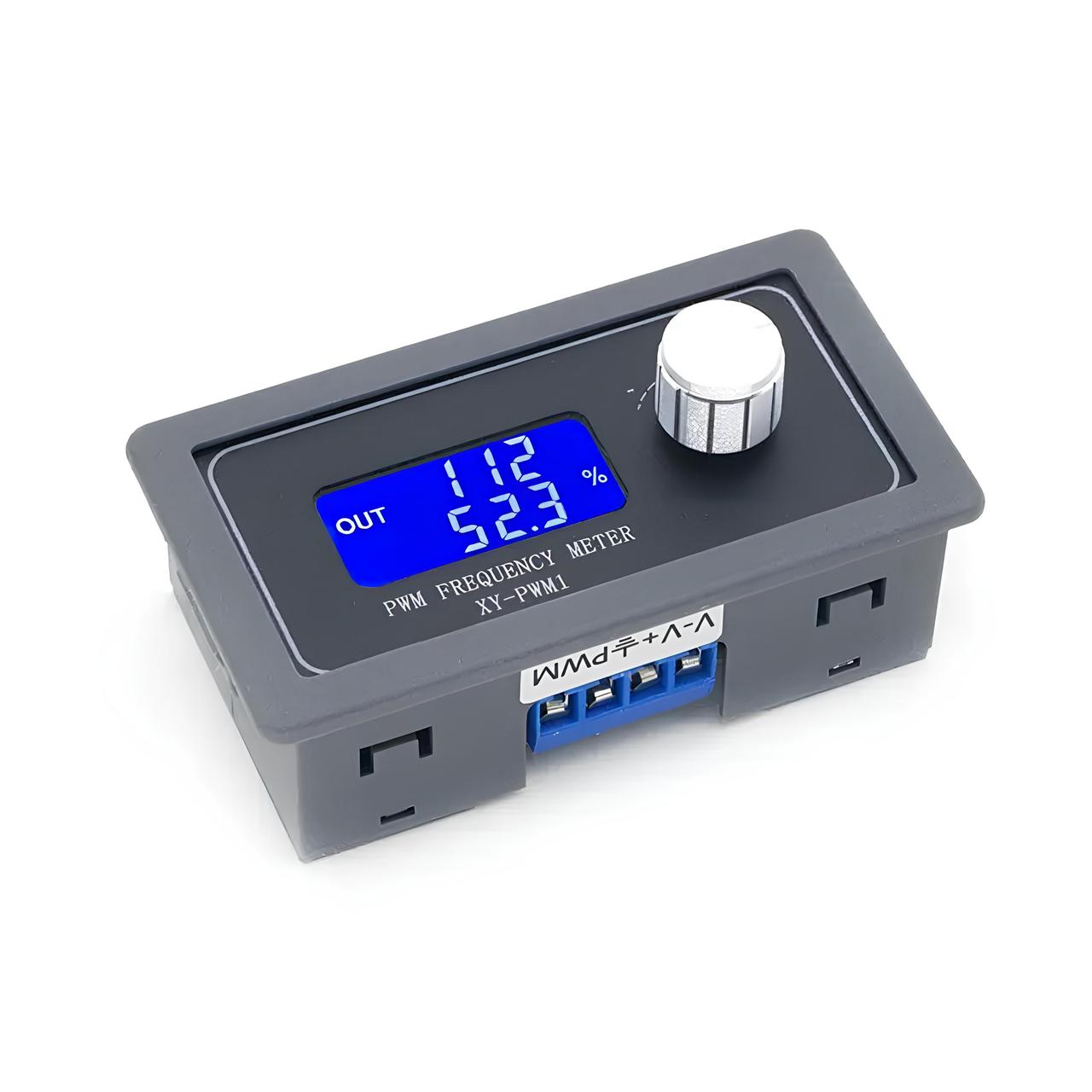

Основні особливості модуля:
- Подвійний режим, робочий цикл із кроком 0,1% у точному режимі;
- Рідкокристалічний РК-дисплей, частота та робочий цикл, дуже чіткі, з використанням регулювання потенціометра коду, дуже зручно; Вихід PWM може бути встановлений окремо за частотою та шпаруватістю;
- З функцією блокування для запобігання неправильній роботі;
- Можна встановити верхню та нижню межі робочого циклу; KPWM з перемикачем, може включати та вимикати вихід PWM за допомогою однієї кнопки;
- Широкий частотний діапазон та висока точність;
- Послідовний зв'язок.
Опис модуля
Вихід PWM, ви можете встановити частоту та робочий цикл окремо;
Нормальний режим:
- Діапазон частот 1 Гц 150 кГц Робочий цикл 000 100% крок робочого циклу 1%
Точний режим:
- Діапазон частот 1 Гц 15 кгц Робочий цикл 00,0 100%, крок робочого циклу 0,1%
Частота розділена на чотири діапазони і перемикається автоматично:
- XXX (без десяткової точки): мінімальна одиниця виміру – 1 Гц, а значення знаходиться в діапазоні від 1 Гц до 999 Гц.
- X.XX (десяткова точка знаходиться в сотому місці) Мінімальна одиниця виміру – 0,01 кГц, а діапазон значень – 1,00 кГц 9,99 кГц;
- XX.X (десяткова точка – десять): мінімальна одиниця виміру – 0,1 кГц; діапазон значень становить 10,0 кГц до 99,9 кГц.
- XXX (десяткова точка в десяти та сотнях): мінімальна одиниця виміру - 1 кГц; діапазон значень складає 1 кГц 150 кГц
Наприклад, відображення частоти: 100 означає вихід PWM, імпульс 100 Гц;
1.01 показує, що PWM виводить імпульс 1.01K;
54.1 вказує, що ШІМ виводить імпульс 54,1 кГц;
1.2.4 вказує, що вихід PWM являє собою імпульс 124 кГц;
Коефіцієнт використання становить від 0 до 100%.
Усі параметри налаштування зберігаються після вимкнення живлення.
Артикул: VA-1430294162
